Какой кабель выдержит улицу и как проложить его без ошибок — простая инструкция, чтобы не переделывать потом

При планировании электрического снабжения придомовой территории неизбежно встает задача надежно подвести энергию к беседке, гаражу и хозяйственным постройкам. Практикующий мастер, особенно начинающий, сталкивается с выбором кабельной продукции, рассчитанной на длительную эксплуатацию как под жарким солнцем, так и в суровый мороз. В этой статье собраны экспертные рекомендации по отбору кабелей и способам их прокладки на открытом воздухе.

Опасности при уличной прокладке

Наружная прокладка кабеля сопряжена с рядом внешних факторов, влияющих на срок службы и безопасность линий. Ниже рассмотрены ключевые угрозы и способы их минимизации.

1. Ветер. Натянутая линия подвержена динамическим нагрузкам во время штормов — растяжениям, резким рывкам и вибрациям, что может привести к механическим повреждениям и ослаблению креплений.

2. Мороз. Стандартные изоляции современных кабелей рассчитаны на эксплуатацию в пределах примерно от −15 до −25 °C. В регионах с более суровыми морозами необходимо выбирать материалы и конструкции, допускающие эксплуатацию при значительно более низких температурах.

3. Ультрафиолет — один из наиболее коварных факторов. Воздействие УФ-излучения вызывает хрупкость и постепенное разрушение изоляции, что со временем приводит к трещинам, утечкам тока, ложным срабатываниям защитных устройств и, в худшем случае, к поражению электрическим током при прикосновении к линии.

«Температура монтажа существенно отличается от температуры эксплуатации» — важно учитывать, что монтажные работы обычно проводят при более мягших температурах, и проводка, подвергшаяся холодному монтажу, может дать дефекты при последующей эксплуатации в более низких температурах. Пример: монтаж СИП допускается до −15 °C, эксплуатация — до −60 °C.

Критерии выбора кабеля для уличной прокладки

Чтобы эффективно противостоять перечисленным угрозам, рассмотрим практические варианты решения задач уличной электропроводки. В российских реалиях для внешней прокладки линий 380/220 В чаще всего применяют марки СИП, ВВГ и ВБбШв.

Воздушный ввод в дом

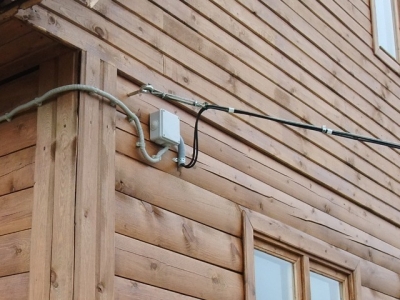

Чаще всего подача электроэнергии на участок выполняется воздушной линией от ближайшей опоры до фасада здания, где устанавливают трубостойку с изоляторами. Для пролета между опорами часто применяется провод СИП — самонесущий изолированный провод со сшитой полиэтиленовой изоляцией, устойчивой к ультрафиолету. Основная сложность — переход с алюминиевых жил СИПа на медный кабель внутри дома.

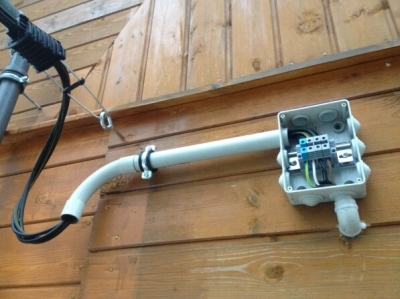

Практическое решение — выполнять переход на медный кабель (например, ВВГ-нг-ls) через болтовое или специализированное клеммное соединение, исключающее прямой контакт алюминия и меди (прокладка изолирующей шайбы или применение соответствующих соединителей). Дальнейшая прокладка ВВГ-нг-ls ведется в гофре или пластиковой трубе по фасаду к месту ввода в дом.

Альтернативой СИП для воздушного ввода служит кабель ВВСГ — двухслойная ПВХ-изоляция с несущим стальным тросом (буква «С» в маркировке). Он может использоваться в конструкциях, где требуется несущая способность и дополнительная механическая защита.

Прокладка по фасаду или между зданиями

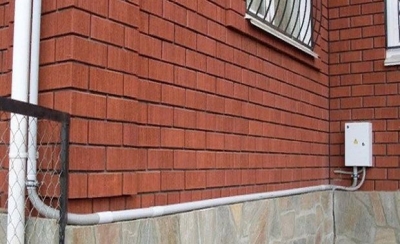

Часто требуется провести питание вдоль фасада, к гаражу, сараю, беседке или к уличным светильникам. В таких случаях основная задача — исключить механические повреждения и разрушение изоляции от УФ-воздействия.

Если кабель не имеет несущей жилы, как в СИП или ВВСГ, его следует фиксировать на стальном тросе при пролете между зданиями, чтобы исключить провисание и разрыв. Для защиты от ультрафиолета предпочтительны материалы и оболочки, специально предназначенные для открытой прокладки; для ПВХ-изоляции характерно растрескивание в результате морозов и УФ-облучения, поэтому наружную разводку целесообразно выполнять в гофре.

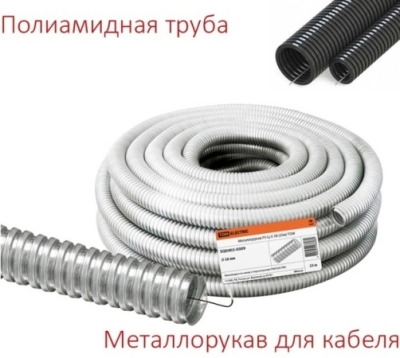

«На форумах обсуждают, можно ли прокладывать ВВГ под открытым небом» — технические характеристики иногда это допускают, но безопаснее применять дополнительную защиту: металлорукав или полиамидную гофротрубу, специально разработанную для уличной эксплуатации, устойчивая к холоду и ультрафиолету.

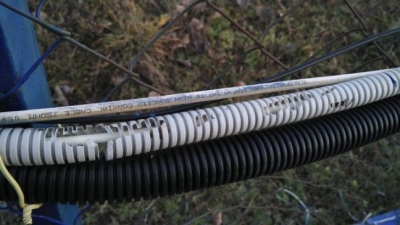

Иллюстрация ниже показывает сравнение двух типов гофротруб: светлая — ПВХ-гофра — демонстрирует характерные повреждения, возникшие под воздействием мороза и ультрафиолета.

Прокладка в земле

Подземная прокладка представляет собой эффективную альтернативу воздушному способу: линия защищена от УФ-излучения, ветровых и температурных колебаний, не портит внешний вид участка и снижает риск механического повреждения при транспортировке грузов над ней.

Преимущества подземной прокладки:

Нет ультрафиолета.

Защищены от низких температур и ветра.

Не портят внешний вид участка.

Нет вероятности порвать при переноске под линией габаритных предметов.

Однако у этого решения есть и недостатки:

Под давлением грунта и при движении слоев почвы кабель может получить механические повреждения от камней и твердых включений.

При земляных работах (траншеях, котлованы) есть риск случайного повредить линию, особенно при использовании экскаватора.

Грунтовые воды, промерзание и застой влаги создают неблагоприятные условия для кабеля.

Опасность повреждения кабеля грызунами и другими животными.

Чтобы защитить кабель в земле, применяют два основных подхода:

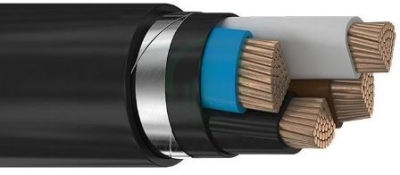

Использовать бронированные кабели ВБбШв — медные жилы в оболочке из стальных лент, обеспечивающей механическую защиту.

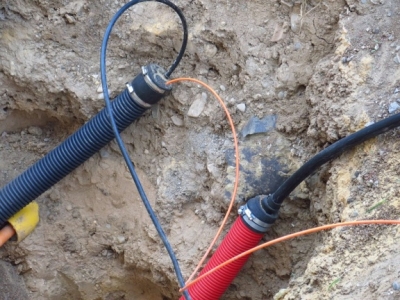

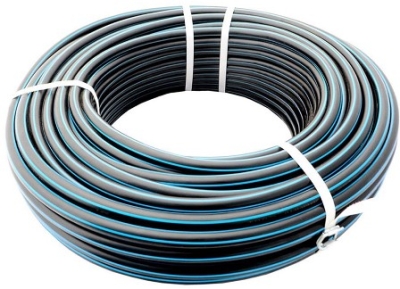

Прокладывать обычные кабели внутри защитной трубы — чаще всего используют ПНД-трубы чёрного цвета или ПНД-гофрошланги, устойчивые к агрессивным средам и механическим воздействиям.

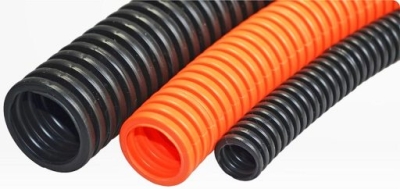

Или ПНД-гофрошланг

Концы таких труб герметизируют — практика, применяемая и на линиях повышенной мощности, позволяет защитить пустотелую трассу от попадания мусора и воды.

Выводы

«Для уличной прокладки целесообразно выбирать кабели ВВГ или ВБбШв, а для воздушных линий — СИП или ВВСГ» — эти рекомендации отражают компромисс между механической прочностью, устойчивостью изоляции к УФ и удобством монтажа. Для защиты от ультрафиолета предпочтительны металлические трубы, металлорукав или гофры, стойкие к УФ (не ПВХ). В большинстве случаев правильная подземная прокладка обеспечивает наилучший срок службы при корректном выполнении работ.

Алексей Бартош
