Как провести кабель по воздуху на даче — быстро, дешево и без лишних проблем!

Дачники, которые облагораживают свой участок, сталкиваются с практической необходимостью проложить провод для наружного освещения, электрификации мастерских, гаражей и хозяйственных построек. Можно заложить линию под землю, но это сопряжено с рытьём траншей, применением бронированных кабелей и ПНД-гофры, что заметно увеличивает трудоёмкость и стоимость работ. Альтернативой служит воздушная прокладка линии. В этой статье представлен обстоятельный разбор методик и решений, позволяющих безопасно и рационально протянуть провод по воздуху на даче или в загородном доме.

В каких случаях целесообразна воздушная прокладка кабеля на даче?

При организации освещения и розеточной сети в хозяйственных помещениях дачных участков и во дворе частного дома важно выбрать способ прокладки кабеля. Под хозяйственной постройкой подразумевается любое функциональное помещение — сарай, мастерская, гараж или баня.

Можно выделить три рациональные стратегии:

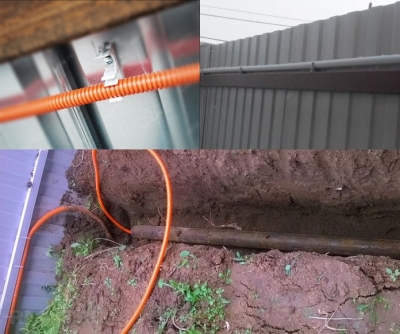

1. Прокладка по забору и стенам. Это компромиссный путь: кабель укладывается в гофру или без неё и фиксируется пластиковыми хомутами или дюбель-хомутами к стенам, опорам забора и другим конструкциям. Минус метода — не всегда стены хозяйственных построек расположены рядом с забором, потому часть трассы всё равно придётся прокладывать по воздуху или под землёй.

2. Подземный ввод кабеля в здание. Надёжный вариант, но требующий соблюдения ряда условий: кабель должен быть бронированным либо проложен в металлической или полимерной трубе; глубина траншеи должна превышать глубину промерзания грунта; при земляных работах есть риск механического повреждения линии; грызуны могут разрушить оболочку и изоляцию. Это дорогой и трудоёмкий способ.

3. Прокладка кабеля по воздуху. Преимущество — отсутствие необходимости копать траншею, в худшем случае потребуется установка опоры (обычно металлической трубы или уголка). При небольших расстояниях (в пределах 20–25 метров — подробнее ниже) воздушная прокладка эффективна. Главный недостаток — воздействие окружающей среды, требующее мер защиты линии от повреждений.

Ключевые особенности и потенциальные проблемы

При наружной воздушной прокладке кабелей следует учитывать совокупность неблагоприятных факторов:

• повышенная температура при воздействии прямого солнца;
• ультрафиолетовое излучение, разрушающее полимерные оболочки;
• низкие температуры и образование наледи зимой.

Эти воздействия приводят к деградации изоляции и её растрескиванию. «При повреждении изоляции возможны токовые утечки, поражение людей при касании опор и короткие замыкания с риском пожара и выхода из строя оборудования.» Особенно уязвимы кабели с виниловой изоляцией (ПВС, ШВВП, ВВГ) — резина и ПВХ быстро теряют эксплуатационные свойства под ультрафиолетом. Для защиты применяют трубы, гофры и другие защитные каналы; далее рассмотрим практические способы прокладки.

Кроме природных факторов, требуется обеспечить электрическую защиту линии — отдельный автоматический выключатель на вводе защитит от возгорания при повреждении кабеля и от перегрузок. Внутри помещения необходимо установить автоматы и УЗО для защиты потребителей и людей.

Выбор материалов

Для уличных воздушных линий в городском хозяйстве применяют СИП — «Самонесущий Изолированный Провод», рассчитанный на прокладку без дополнительных несущих тросов. В большинстве современных дачных домов электропроводка медная, потому и на воздушной линии целесообразно использовать медный проводник. Его преимущества:

• удобство соединений: медь плотнее алюминия и меньше деформируется при скручивании и фиксации в клеммах;
• медные жилы при равном сечении выдерживают примерно в 1,5 раза больший ток, чем алюминиевые.

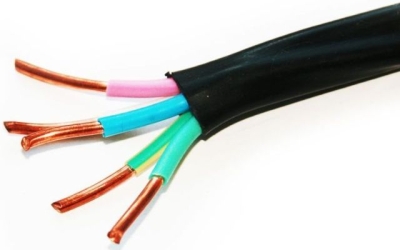

Хотя можно компенсировать более низкую проводимость алюминия увеличением сечения, это приводит к практическим сложностям при зажиме в клеммах и автоматах. Практичный выбор — медный кабель ВВГ-нг-LS, хорошо зарекомендовавший себя в быту.

Для защиты от ультрафиолета и механических повреждений рекомендуется гофра. Без защиты срок службы кабеля значительно сокращается — поэтому «времянки» и строительные линии иногда прокладывают без гофры, но на постоянную прокладку это недопустимо.

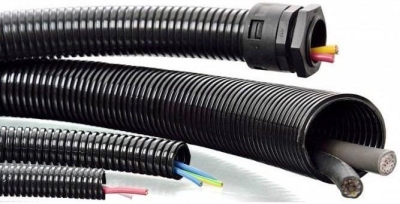

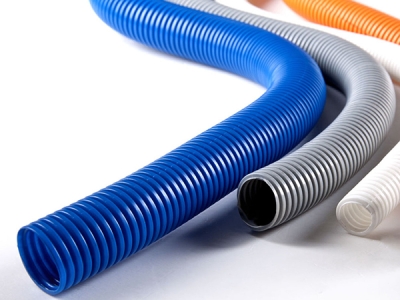

Серая ПВХ-гофра непригодна для долгой эксплуатации на улице: ПВХ неустойчив к ультрафиолету и морозам, и со временем трескается. Для наружной прокладки лучше использовать полиэтиленовую (ПНД) гофру чёрного или синего цвета — она более устойчива к климатическим воздействиям.

Подробности о свойствах и монтаже гофрированных труб рассмотрены в материалах сайта, посвящённых ошибкам при монтаже проводки в гофре.

При подборе диаметра гофротрубы учитывайте диаметр кабеля и внутренний диаметр гофры. В соответствии с ПУЭ 2.1.61 при прокладке проводки в трубах заполнение внутреннего сечения не должно превышать 35%.

Как определить подходящий диаметр гофры?

Пример: для кабеля ВВГ-нг-LS с наружным диаметром 11,2 мм в ПНД-гофре условного диаметра 40 мм внутренняя величина примерно 31,5 мм.

Рассчитаем площадь полезного сечения гофры:

Sгофры=(3.14*31.52)/4=778,9 кв. мм

Допустимое заполнение 35% даёт максимально допустимую площадь сечения кабелей:

778,9*0,35=272,6

Площадь поперечного сечения одного кабеля:

Sкабеля=(3.14*11,22)/4=98,5 кв. мм

Следовательно, максимальное количество кабелей такого диаметра в данной гофре:

272,6/98,5=2,76 шт.

Вывод: такая гофра рассчитана на два кабеля указанного сечения. «Соблюдение требований ПУЭ — обязательное условие при проектировании и монтаже.»

Прокладка кабеля на тросу

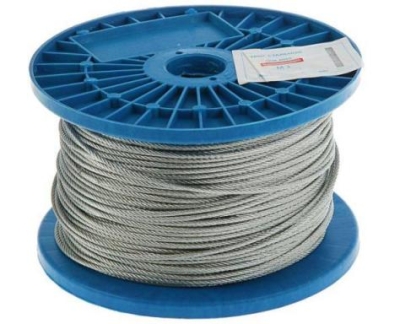

Наиболее простой и практичный способ воздушной прокладки — использование несущего троса. В хозяйственных магазинах доступны оцинкованные стальные тросы, оптимальный диаметр для бытовых расстояний — 4–5 мм. Этот трос выполняет несущую функцию и воспринимает механические нагрузки.

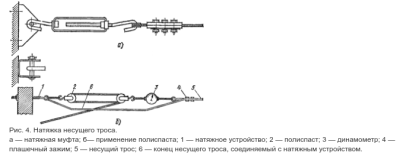

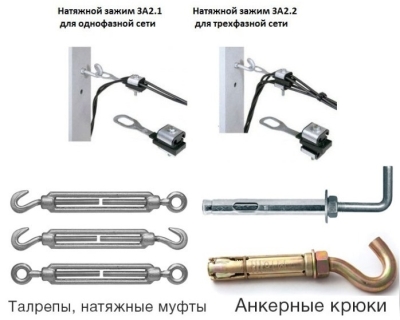

Трос натягивают при помощи крюков, талрепов, полиспаста или натяжных зажимов; для СИП существуют специальные натяжные зажимы, которые также пригодны для фиксации медного кабеля при воздушной прокладке.

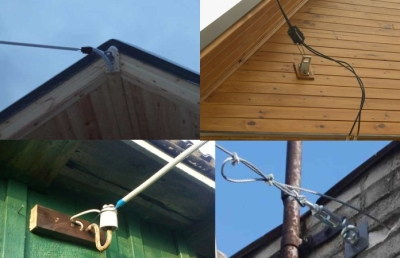

Натяжители фиксируют к стене с помощью анкерных колец, крюков или самодельных пластин.

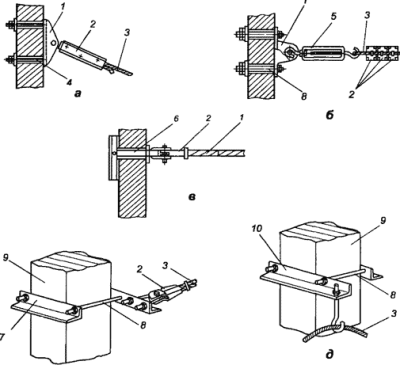

Монтаж анкеров на стене и обхватов на колонне:

На рисунке: а, б — крепление на стене с болтами; в — на стене с откидной планкой; г, д — на колонне на шпильках. Обозначения: 1 — анкер; 2 — зажим тросовый; 3 — несущий трос; 4 — болт; 5 — муфта натяжная; 6 — анкер с откидной планкой; 7 — обхват концевой; 8 — шпилька; 9 — колонна; 10 — обхват промежуточный.

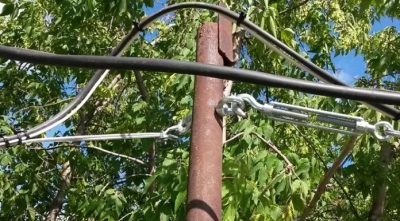

Как правильно натянуть трос от дома до сарая или гаража? Для коротких пролётов трос натягивают между стенами с помощью талрепов и натяжных зажимов. «Практическая верхняя граница удобного одноочередного натяжения — около 20–25 метров.» Это соответствует здравому смыслу и обеспечивает минимальное колебание провиса под ветром. При больших расстояниях рекомендуется установка промежуточных опор и организация сегментированной трассы с повторными натяжителями, при этом кабель не должен плотно прижиматься к опоре — делайте защитную петлю, как показано на рисунках.

В каждой конкретной ситуации ориентируйтесь на местные условия и физические ограничения вашего двора.

После натяжения троса протяните кабель в гофру — в гофре обычно предусмотрен зонд или канал для протягивания; в прилагаемом видео показан удобный способ выполнения этой операции.

Фиксацию кабеля на тросе удобнее выполнять пластиковыми хомутами; после этого процесс прокладки можно считать завершённым.
