Герконовые датчики широко применяются как устройства для обнаружения открытия дверей и окон, служащие защитой объектов от несанкционированного доступа в рамках охранных систем.

Эти магнитоконтактные устройства монтируются на двери, ворота, окна и другие массивные конструкции и предметы, требующие защиты от незапланированного открытия, перемещения или повреждения.

Геркон (герметичный контакт) является основным элементом такого датчика, что обеспечивает его надежность, безопасность и долговечность при невысокой стоимости компонентов охранных систем.

Геркон представляет собой герметично запаянный стеклянный баллон, в который обычно помещаются два пермаллоевых контакта; внутри баллона находится азот высокого давления, что исключает окислительные процессы внутри чувствительного элемента. Контакты обвиты специальным металлом, например молибденом, титаном, вольфрамом или золотом, что дарует им долговечность и износостойкость (рабочий ресурс геркона превышает миллион срабатываний).

Подробнее о герконах читайте здесь: Что такое герконы, как они устроены и работают?

По принципу действия герконовый датчик прост и понятен. Он состоит из двух частей: задающей и исполнительной. В качестве задающей применяется постоянный магнит, в роли исполнительной — герконовый элемент. Обычно эти части схожи внешне и имеют идентичные корпуса. Часть с магнитом как правило размещается на движущейся конструкции, например на двери, а сам датчик — на дверном косяке.

Когда дверь закрыта, элементы находятся близко друг к другу, и магнит действует на контакты геркона, удерживая их в замкнутом состоянии, что соответствует нормальному режиму охраны. При открытии двери магнит перестает удерживать контакты замкнутыми, и срабатывает сигнал тревоги. В технической документации датчика указано требуемое расстояние между двумя компонентами для надежной работы.

Существуют различные типы датчиков для разных условий эксплуатации:

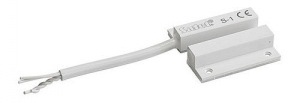

• Для поверхностного монтажа на магнитопассивных конструкциях.
• Для поверхностного монтажа на стальных конструкциях.
• Для скрытого монтажа на магнитопассивных конструкциях.
• Для скрытого монтажа на стальных конструкциях.

Различия обоснованы, поскольку массивная стальная дверь требует более мощного магнита, часть магнитного поля поглощается сталью, а монтажные зазоры должны учитываться с учетом особенностей такой двери.

В то же время монтаж на деревянную или ПВХ дверь или на окно не требует специальных условий: датчик можно закрепить шурупами или приклеить.

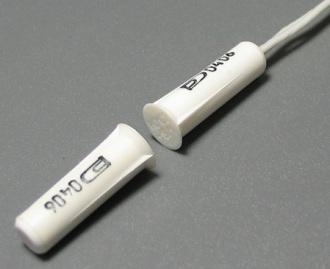

Скрытый монтаж позволяет гармонично вписать оборудование в интерьер: элементы датчика вставляются в отверстия и надежно фиксируются защелками. Как видно, датчики для скрытого монтажа выглядят иначе, чем наружные варианты.

Чтобы защититься от попыток обхода датчика внешним магнитом, при установке применяют простые защитные меры, две из которых являются наиболее эффективными.

Первая — разместить два датчика так, чтобы их магнитные поля были направлены навстречу друг другу, а сами приборы расположить на небольшом расстоянии. Тогда злоумышленник, пытаясь обмануть датчик, своим магнитом вызовет размыкание одного из герконов и тем самым активирует тревогу.

Вторая мера — разместить стальную пластину толщиной от 0,5 мм между частью датчика, содержащей геркон, и ожидаемым местом воздействия внешним магнитом; пластина служит магнитным экраном. Размер пластины: 60×20 мм для открытых датчиков и 20×30 мм — для скрытых. Пластина должна находиться на расстоянии не менее 15 мм от геркона.
