Как быстро и просто проверить полевой транзистор — рабочий лайфхак за 60 секунд!

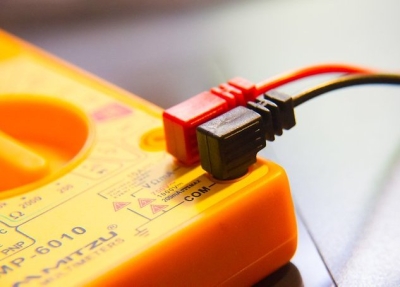

Для объективной диагностики полевого транзистора достаточно стандартного цифрового мультиметра с режимом измерения прямого перехода (функция «прозвонки» диодов). Эта процедура основана на регистрации прямого падения напряжения на p-n-переходе, которое отображается на дисплее и служит информатором о состоянии переходов внутри корпуса транзистора.
Во время теста через проверяемую цепь течет ток порядка нескольких миллиампер; при малом падении напряжения прибор с функцией звукового оповещения издаст сигнал. Поскольку в структуре полевого транзистора неизбежно присутствуют p-n-переходы, метод обеспечивает достаточно репрезентативную оценку его целостности.
Перед началом измерений рекомендуется на короткое время замкнуть выводы транзистора фольгой, чтобы устранить статический заряд и разрядить паразитные переходные емкости, включая емкость затвор–исток.

Проверка встроенного обратного диода

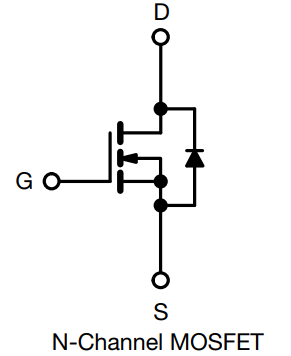

Практически все массовые полевые транзисторы имеют встроенный, условно «защитный», диод, включённый параллельно цепи сток–исток, за исключением специфических конструкций. Этот диод — следствие технологических особенностей изготовления мощных MOSFET’ов; в ряде случаев его считают паразитным, но обычно он является неотъемлемой частью структуры, и потому его исправность ожидаема у работоспособного полевика. В n‑канальном варианте диод ориентирован катодом к стоку, анодом к истоку; у p‑канальных — наоборот.

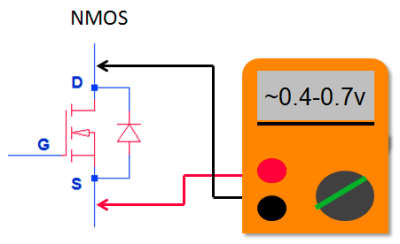

Установите мультиметр в режим «прозвонки». Для n‑канального транзистора приложите красный щуп к истоку (source), а чёрный к стоку (drain).
Как правило, центральный вывод — сток, он связан с подложкой, а исток — крайний правый контакт (для точного определения смотрите datasheet). При исправном встроенном диоде на экране отразится прямое падение напряжения порядка 0,4–0,7 В. При смене полярности щупов показание должно перейти в состояние «бесконечность» — это подтверждает одностороннюю проводимость диода и его работоспособность.

Проверка цепи сток-исток
Работа полевого транзистора управляется электрическим полем затвора. Зарядив емкость затвор–исток, можно индуктивно изменить проводимость канала в направлении сток–исток.

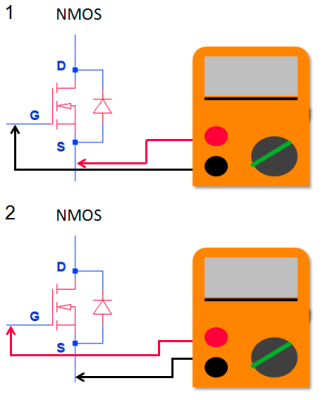

Для n‑канального транзистора начните с того, что приложите чёрный щуп к затвору (gate), а красный — к истоку; спустя секунду поменяйте щупы местами — красный к затвору, чёрный к истоку. Такой приём сначала гарантированно разряжает затвор, затем — заряжает его. Затвор обычно располагается слева, исток — справа (проверьте в datasheet).

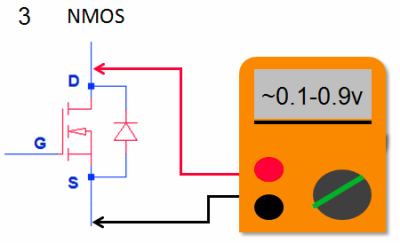

Далее перенесите красный щуп с затвора на сток, а чёрный оставьте на истоке. При исправном транзисторе мультиметр зарегистрирует падение напряжения на стоке — показание перестанет быть «бесконечностью» и может уменьшаться по мере открытия канала, что свидетельствует о переходе транзистора в проводящее состояние.

Затем подайте на затвор противоположную полярность: красный щуп на исток, чёрный — на затвор (что разряжает затвор обратной полярностью), и снова измерьте между стоком и истоком. Мультиметр должен показать «бесконечность» — канал закрыт. Для p‑канального транзистора последовательность действий зеркально инвертируется.
Если прибор запищит
Звуковой сигнал при проверке сток–исток не обязательно указывает на неисправность: у современных MOSFET сопротивление открытого канала может быть крайне низким, и мультиметр зафиксирует это как «звон». Критично наличие звона между затвором и истоком или постоянного короткого замыкания сток–исток, особенно когда затвор удержан противоположной полярностью. Для дополнительной верификации можно соединить затвор с истоком и в этом положении прозвонить сток–исток (у n‑канального — красный на сток, чёрный на исток) — прибор в исправном случае должен показать «бесконечность».
Андрей Повный
