В бытовом укладе мы нередко полагаемся на широкий спектр электрических механизмов, чья регулярность применения оборачивается мыслью об автоматизации. Так, управление наружным освещением или насосом скважины становится иным взглядом на режимы функционирования. Эта идея не нова: вокруг неё сложился целый арсенал приспособлений, объединённых общим именем – реле времени.

Программируемый недельный таймер электронный ТЭ 15 (рис.1) выступает как прибор, способный координировать работу разнообразных бытовых устройств. Он — яркое воплощение преимуществ современных технологий. Чтобы убедиться в этом, достаточно вспомнить, какими средствами пользовались ранее.

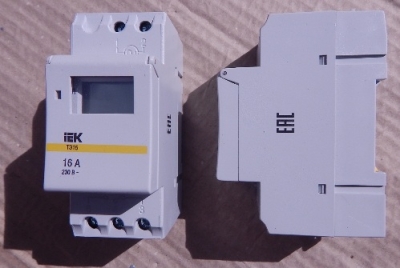

Рисунок 1. Цифровой таймер — максимум функциональности, ничего лишнего

Немного истории

В прошлом пользователи обходились механическими таймерами, встроенными в розетку. Они позволяли включать бытовые приборы на ограниченное время (см. рис. 2): по сути это был обратный отсчёт, и диапазон их применений был сильно ограничен.

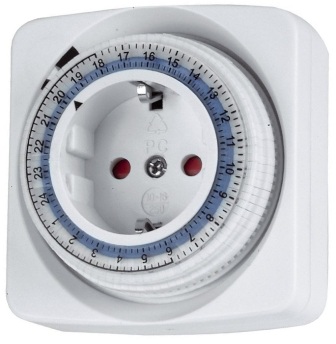

Рисунок 2. Одно из изделий китайской индустрии – «Таймер кухонный»

Сущность устройства проста: обычная розетка с таймером; пик популярности таких аппаратов пришёлся на середину восьмидесятых годов прошлого века.

Время шло, механические решения уступили место электромеханическим, а затем электронным, таким как электронный секундомер.

Функциональность таких приспособлений значительно расширилась. Теперь пришла эпоха цифровых приборов; ещё год-два, и концепция «умного дома» внесёт новые коррективы.

Возвращаемся к теме статьи.

Конструктивные особенности

Как и любой прибор подобного класса, ТЭ 15 состоит из ряда конструктивных элементов:

• малогабаритного импульсного блока питания;
• микропроцессора и сопутствующей электронной обвязки;
• информационного жидкокристаллического дисплея;
• интерфейсного блока управления (клавиши для программирования);
• реле, подключающее или размыкающее нагрузку;
• аккумулятора (он необходим для сохранения настроек при отключении питания).

Наличие программируемого микропроцессора позволяет задать восемь независимых циклов, которые будут управлять нагрузкой. Это достигается через кнопки на лицевой панели (рис.3).

Информационный дисплей способен работать в двух режимах: отображать текущее время и служить при настройке режимов функционирования.

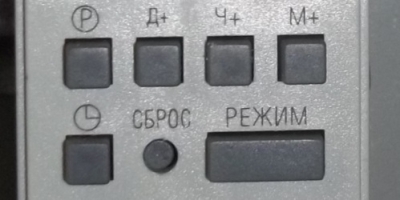

Рисунок 3. Кнопки блока управления

Настройка

Подробная инструкция по программированию, руководство и электрическая схема подключения прилагаются к устройству. Здесь же мы кратко вспомним базовые этапы.

Краткая инструкция по программированию

Алгоритм действий:

1. Подайте питание на таймер.

2. Нажмите кнопку «Сброс» (обозначена красным эллипсом на рисунке 4).

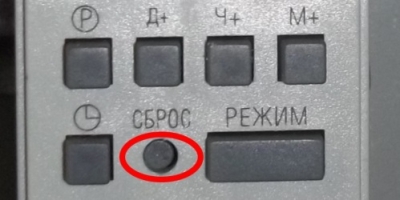

Рисунок 4. Кнопка «Сброс»

3. Дождитесь завершения процедуры опроса состояния (около восьми секунд); на индикаторе загорится обратный отсчёт.

4. Установите текущие временные параметры и дату. По умолчанию часы отображаются в 24‑часовом режиме; для перехода на 12‑часовой режим нажмите кнопку, над которой изображён условный циферблат (рис. 5) и удерживайте её не менее пяти секунд. По истечении срока на дисплее появится выбор между «AM» и «PM»; чтобы вернуться обратно к 24‑часовке, повторно нажмите эту кнопку.

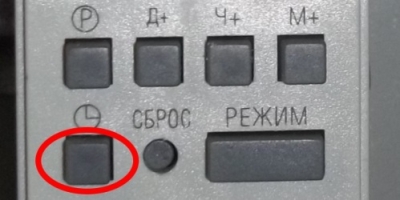

Рисунок 5. Красным отмечена кнопка выбора режима времени

5. Выбрав режим отображения, задаём текущие временные параметры. Чтобы выполнить это, удерживая кнопку с циферблатом (см. рис. 5), нажмите «Д+» (рис. 6 помечена красным). Так задаётся день недели. Обозначения «MO», «TU», «WE», «TH», «FR», «SA», «SU» представляют собой английские сокращения первых двух букв названий дней недели: понедельник, вторник, среда, четверг, пятница, суббота, воскресенье.

Время устанавливается кнопками «CH+» и «M+» (на рисунке 6 помечены зелёным и синим), которыми регулируются часы и минуты.

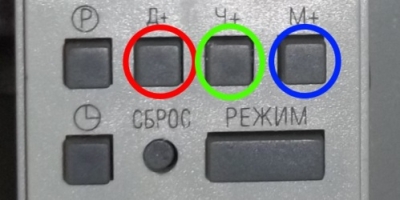

Рисунок 6. Кнопки установки дня недели и времени

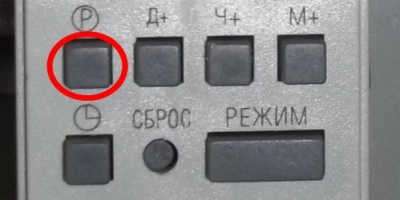

Рисунок 7. Кнопка управления циклами

После определения даты и времени можно перейти к программированию. Этапы следующие:

• для установки первого цикла срабатывания нажмите кнопку, указанную на рисунке 7;
• выберите день недели с помощью кнопки «Д+» (на рисунке 6 выделена красным);
• зафиксируйте точное время срабатывания кнопками «Ч+» и «М+»;
• нажмите клавишу управления, указанную на рисунке 7, чтобы завершить программирование данного цикла включения.

Остальные циклы настраиваются аналогично. Если возникнет необходимость отключить какой-либо режим срабатывания, достаточно нажать кнопку управления (рис. 7), выбрать цикл и активировать клавишу «Режим».

Устройство может включать или выключать подключённую нагрузку. Выбор соответствующей опции осуществляется кнопкой «Режим». При этом на индикаторе отражается состояние контактов: «Auto Off» или «Auto On», соответствующее разомкнутым или замкнутым контактам реле.

Характеристики и электрическая схема подключения

Устройство рассчитано на питание от сети бытового назначения, диапазон напряжения которого лежит в пределах 180В–264В при стандартной частоте 50 Гц. Встроенный процессор позволяет задать до восьми циклов включения-отключения с минимальным интервалом не менее одной минуты. Наличие резервного аккумулятора обеспечивает сохранение текущих настроек даже при отключении питания.

Внутреннее реле способно коммутировать нагрузку силой до 16 А. Корпус имеет степень защиты IP20.

Допустимая погрешность таймера не превышает двух секунд в сутки, что характерно для изделий соответствующей категории.

Наличие резервного аккумулятора обеспечивает сохранность установок даже при отключении устройства от mains.

Что касается долговечности, то она варьирует по производителю: например, бренды TDM Electric и EKF заявляют о более чем миллионе циклов включения-отключения.

Устройство комплектуется креплением под DIN-рейку шириной 35 мм.

Габаритные размеры таймера составляют 82х36х66 мм, масса — примерно 150 граммов.

Рабочие пределы температуры: от -10°C до 40°C и относительная влажность до 98%.

Чтобы корректно подключить устройство, необходимо обратиться к схеме на рисунке 8.

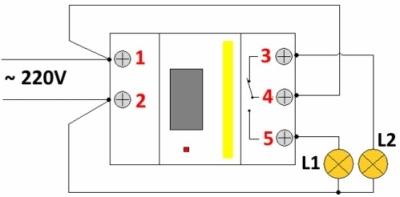

Рисунок 8. Подключение нагрузки

Как видно, принцип подключения предельно прост: к контактам «1» и «2» подаётся питание, нагрузка подключается к контактам «3» и/или «5». При таком соединении лампа L1 оказывается выключенной, а L2 – включенной. По срабатыванию прибора ситуация изменится: L2 потухнет, а L1 загорится.

Применение

Если вы используете подобный прибор, в комментариях к статье поделитесь целями его применения — эта информация может оказаться полезной другим читателям.
